Automatisches Absperrventil Umkehrosmose

Ein automatisches Absperrventil (Auto Shut-Off Valve) ist ein Sicherheitsmechanismus, der automatisch den Wasserzufuhr stoppt, wenn ein Leck, ein Überlauf oder eine ungewöhnliche Wasserströmung erkannt wird. Dies verhindert erhebliche Wasserschäden, insbesondere wenn niemand zu Hause ist.

Es passt zur Umkehrosmose Anlage 7 Star Energy  und Smart Energy

Wie funktioniert  das automatische Absperrventil?
Die Funktionsweise hängt vom Systemtyp ab, aber grundsätzlich erfolgt die Steuerung über Sensoren:

Dieses flussbasierte System für Umkehr-Osmose-Anlagen überwacht die Wasserströmung. Wenn die Flussrate zu stark ansteigt, schließt das Ventil sofort den Wasserzutritt.

In der Umkehrosmose-Anlage nutzt das Ventil den Druck aus einem Schwimmerventil, um den Wasserzutritt zur Membran zu unterbrechen, sobald der Speicher voll ist.

Montage

1. Wasser abschalten:
   Schließe die Kaltwasserzufuhr und öffne den Entnahmehahn, um den Druck abzulassen.

2. Ventilposition bestimmen:

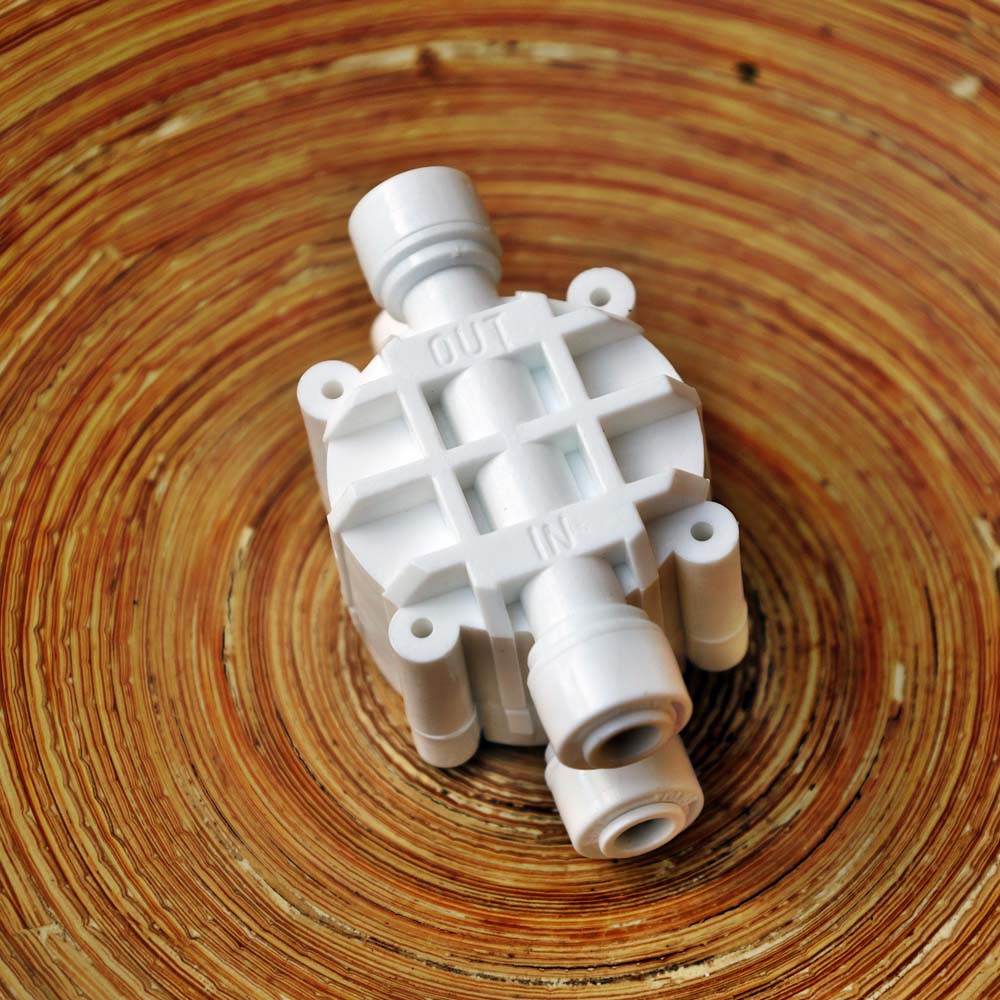

   Das Ventil hat zwei Seiten:

   • Obere Seite (Hochdruckseite): Anschlüsse „IN“ und „OUT“ für das Speisewasser.

   • Untere Seite (Niederdruckseite): Anschlüsse für das Permeat (gereinigtes Wasser) welches zum Speichertank führt

     Schläuche anschließen:

     Für die Demontage des alten Ventils müssen die blauen Sicherungsclips am alten Ventil entfernt werden. Dann die Wulst, welche frei wird zum Ventil hin zusammendrücken und den Schlauch dann herausziehen.

     Zum Einbau diese Aktion anders herum ausführen. Wulst wieder zusammendrücken, Schlauch einführen und fest hineindrücken. Dann den blauen Clip wieder dazwischen schieben – fertig!

     • Hochdruckseite (oben):
       Der Schlauch vom letzten Vorfilter (z. B. Kohlefilter) geht in den „IN“-Anschluss.

     • Der „OUT“-Anschluss führt zum Eingang der Membrane.

     • Niederdruckseite (unten):
       Der Schlauch vom Ausgang der RO-Membran (Permeat) geht in den unteren „IN“-Anschluss.

     • Der „OUT“-Anschluss führt zum Speichertank.

3. Rückschlagventil (Check Valve) prüfen:
   Ein Rückschlagventil muss im Permeat-Strang (zwischen Membran und dem Ventil) installiert sein, damit der Druck im Tank das Ventil steuern kann. Viele Systeme haben es bereits integriert.

4. Funktion testen:
   Öffnen die Wasserzufuhr, lasse den Tank befüllen. Sobald der Tank Druck in dem Tank etwa 65 % des Eingangsdrucks erreicht hat, sollte das Ventil den Wasserfluss zur Membran stoppen.

Wichtige Hinweise:

• Achten Sie auf die richtige Schlauchfarbe bzw. -reihenfolge, um Verwechslungen zu vermeiden würde ich das alte Ventil vor dem Abbau angeschlossen fotografieren und so bei der Anlage liegen lassen, wie es ausgebaut wurde. Dann einfach das neue Ventil genau so anschließen, wie das alte. Dann ist es ganz einfach 🙂

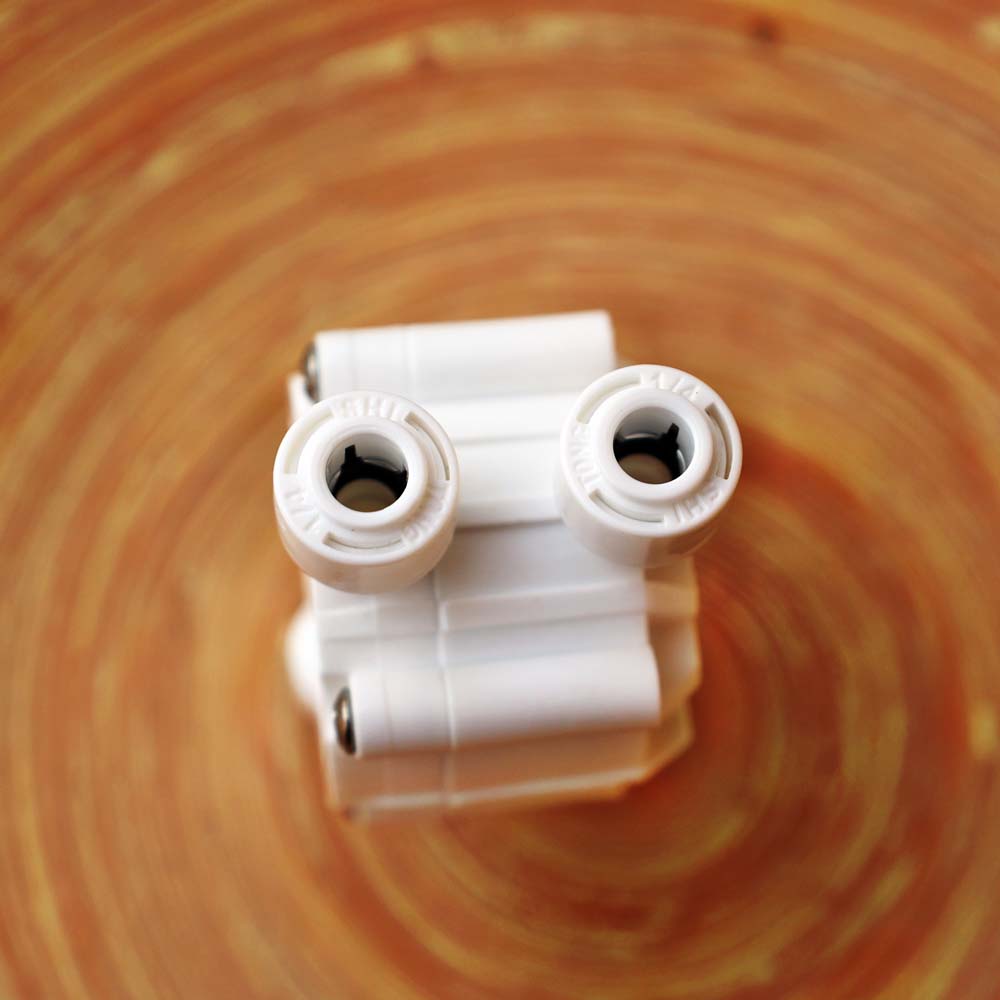

• Da Ventil ist mit einem Schnellsteckanschlusse (1/4″) versehen. – einfach eindrücken und blauen Clip wieder einschieben.

• Bei Fehlfunktion: Prüfe alle 4 Anschlüsse – falsche Verbindungen sind die häufigste Fehlerquelle.
